中儲糧油脂工業東莞有限公司成立于2006年8月31日，是中國儲備糧管理總公司直屬企業中儲糧油脂有限公司的下屬子公司，專業從事食用油的生產、加工、倉儲、銷售及貿易。
隨著國家對能源問題的關注，能源合理利用得到重視，我們對于高效、低污染的潔凈燃煤技術以及控制系統的選擇至關重要。循環流化床鍋爐作為高效、低污染、燃料適應性廣、負荷調節性能好的潔凈燃煤術，在全世界受到廣泛重視，正在成為燃煤技術的主力軍。

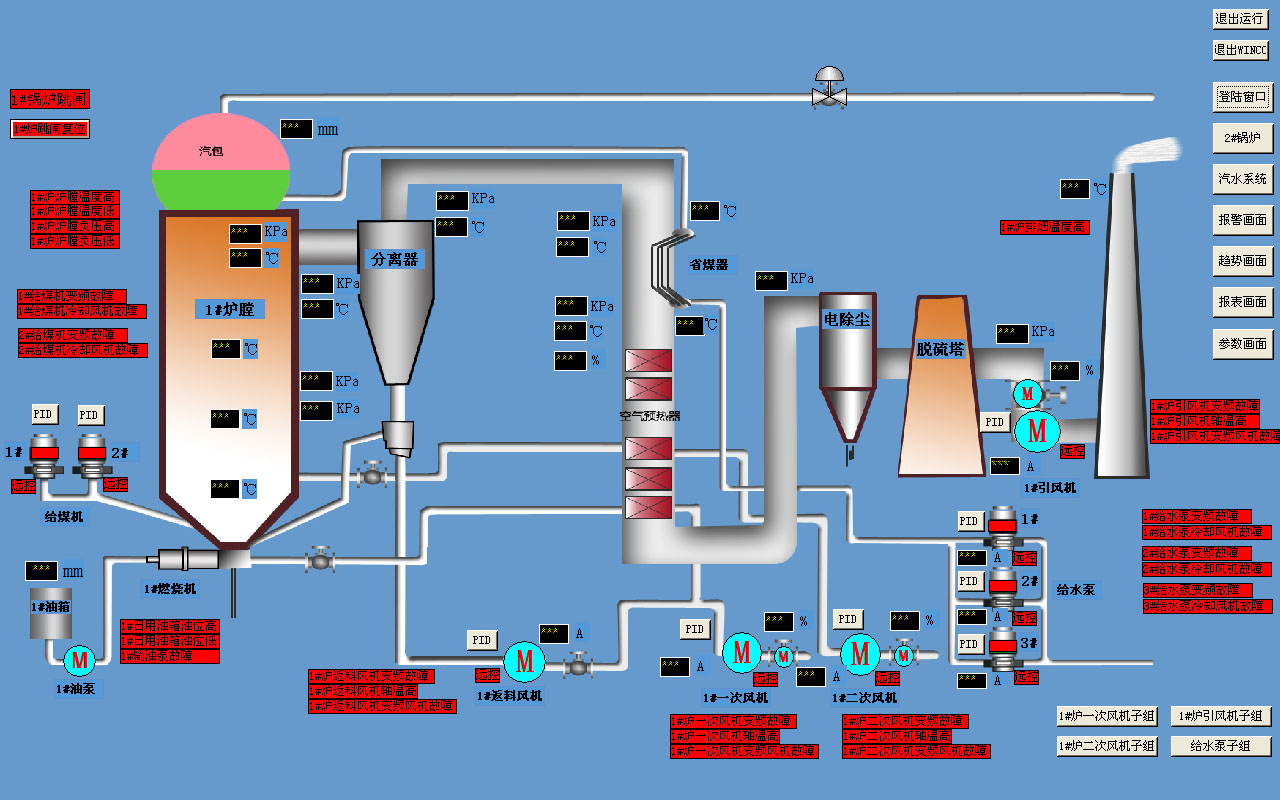

我們公司開發的新一代MC2010過程控制系統，完全滿足循環流化床的設計原則及技術條件，MC2010過程控制系統是一個全集成的結構完整、功能完善、面向整個生產過程的過程控制系統，是我公司結合最先進的計算機軟、硬件技術，硬件采用西門子公司的S7- 400系列可編程控制器 , 軟件基于和硬件相匹配的組態軟件，開發的高可靠面向過程控制應用場合的先進過程控制系統。采用工控機加上相應的 PLC ( 德國西門子公司的S7-400系列)系統構成 ,它可充分利用系統機的各種資源 ，各種熱電偶 、熱電阻和標準的4~20mA（或1~5VDC）信號通過PLC的I /O 模塊輸入系統、上位計算機和PLC采用通訊的方式來連接。PLC具有開路和短路實時檢查功能 , 出現問題自動報警，能夠克服零漂和增益變化的影響。
.jpg)
控制系統的模擬量輸入輸出信號精度優于±0.1% , 可接受和輸出標準的DDZ-Ⅲ型儀表信號 4~20mA（或1~5VDC）, 執行機構在斷電時可保持在當前位置。數字量輸入輸出信號都有光電隔離功能，輸入即可采用觸頭式，亦可采用高低電平方式 , 輸出信號采用觸點方式，可以根據用戶的要求提供相應功率的中間繼電器。PLC系統模擬量 I / O和數字量 I/O 以及插槽、存儲器、電源容量和處理器能力都有寬裕的容量，以方便擴展且具有很強的抗干擾能力。
系統配置
鍋爐類型： 循環流化床蒸汽鍋爐
鍋爐型號： SHF25-1.6-W
監控對象： 2臺25T/h流化床鍋爐 1臺50T/H熱力除氧器
控制系統： 西門子S7-400
控制網絡： 工業以太網 MPI多點接口網絡
變頻控制： 十二套
MI站： 二套 一個工程師兼歷史報表站，一個操作員站
配電柜： 8面施耐德Blokset-Mf型柜
鍋爐控制功能
1.輸給煤控制
2.蒸汽壓力控制
3.爐膛負壓控制
4.爐膛氣壓控制
5.爐膛溫度控制
6.汽包水位三沖量控制
過程累計功能
1.單臺爐蒸汽量累計
2.單臺爐給水量累計
3.各生產線蒸汽量累計
4.蒸汽量與給水量累計比值
